[필답]전기기능장 기출문제

문제 01번 (배점 : 3점)

외부 피뢰시스템의 구성요소를 3가지 쓰시오.

① 수뢰부 시스템
② 인하도선 시스템
③ 접지극 시스템

문제 02번 (배점 : 8점)

저압 전기설비의 시설기준에 대한 다음 내용에서 옳은 것은 O, 옳지않은 것은 X 표시를 괄호에 표기 하시오.

1) 애자공사 시 전선 상호간의 간격은 6[cm] 이상으로 한다. (    )

2) 합성수지몰드 공사시에 전선은 절연전선으로 하며, 옥외비닐절연전선은 제외한다. (    )

3) 가연성 먼지 위험장소에는 합성수지관 공사를 해야한다. (    )

4) 금속관을 콘크리트에 매설하는 경우, 금속관의 두께는 1.2[mm]이상으로 한다. (    )

5) 금속덕트 내의 케이블 단면적(절연피복의 단면적은 불포함)의 합계는 55[%]이하이다. (    )

6) 금속관 내에서 케이블의 접속점은 없어야 한다. (    )

7) 점검 불가능한 은폐장소에는 금속덕트, 금속관, 케이블 공사를 한다. (    )

8) 옥내에 케이블 작업시에 캡타이어 케이블은 제외한다. (    )

1) 애자공사시 전선 상호간의 간격은 6[cm] 이상으로 한다. ( O )

2) 합성수지몰드 공사시에 전선은 절연전선으로 하며, 옥외비닐절연전선은 제외한다. ( O )

3) 가연성 먼지 위험장소에는 합성수지관 공사를 해야한다. ( O )

4) 금속관을 콘크리트에 매설하는 경우, 금속관의 두께는 1.2[mm]이상으로 한다. ( O )

5) 금속덕트 내의 케이블 단면적(절연피복의 단면적은 불포함)의 합계는 55[%]이하이다. ( X )

6) 금속관 내에서 케이블의 접속점은 없어야 한다. ( O )

7) 점검 불가능한 은폐장소에는 금속덕트, 금속관, 케이블 공사를 한다. ( X )

8) 옥내에 케이블 작업시에 캡타이어 케이블은 제외한다. ( X )

문제 03번 (배점 : 5점)
빈출 : 7603, 7208, 6903

유도등 및 유도표지의 화재안전성능기준에 대한 다음 내용의 빈칸에 알맞은 것을 답란에 쓰시오.

1) 유도등의 상용전원은 전기가 정상적으로 공급되는 축전지설비, ( ① ) 또는 ( ② )으로 하고, 전원까지의 배선은 전용으로 해야한다.

2) 비상전원은 유도등을 ( ① ) 이상 유효하게 작동시킬 수 있는 용량의 축전지로 설치해야한다.
단, 지하층을 제외한 층수가 ( ② ) 이상의 층이나, 지하층 또는 무창층으로서 도매시장, 소매시장, 여객자동차터미널, 지하역사, 지하상가는 유도등을 ( ③ ) 이상 유효하게 작동시킬 수 있는 용량으로 해야한다.

1) ① 전기저장장치
1) ② 교류전압의 옥내간선

2) ① 20분
2) ② 11층
2) ③ 60분

문제 04번 (배점 : 4점)
빈출 : 7604, 6902

뱅크용량 5000[kVA]이상 10000[kVA]미만의 특고압 변압기에는 내부고장발생 시 경보하는 장치를 시설해야 한다. 특고압 변압기의 내부고장을 검출하는 방식 4가지를 쓰시오.

① 비율차동 계전기를 이용한 방식
② 브흐홀츠 계전기를 이용한 방식
③ 충격압력 계전기를 이용한 방식
④ 방압안전 장치를 이용한 방식

문제 05번 (배점 : 6점)
빈출 : 7605, 7003, 6402, 6301

저압 계통의 접지방식에서 각 그림에 알맞은 접지계통을 쓰시오.

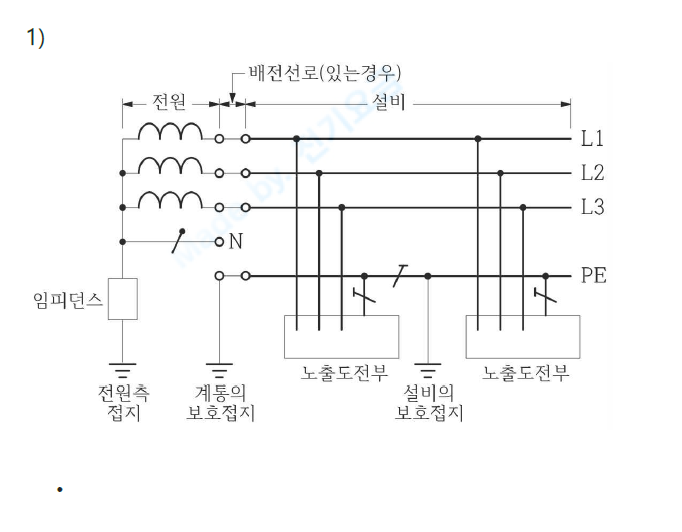

1) IT 계통

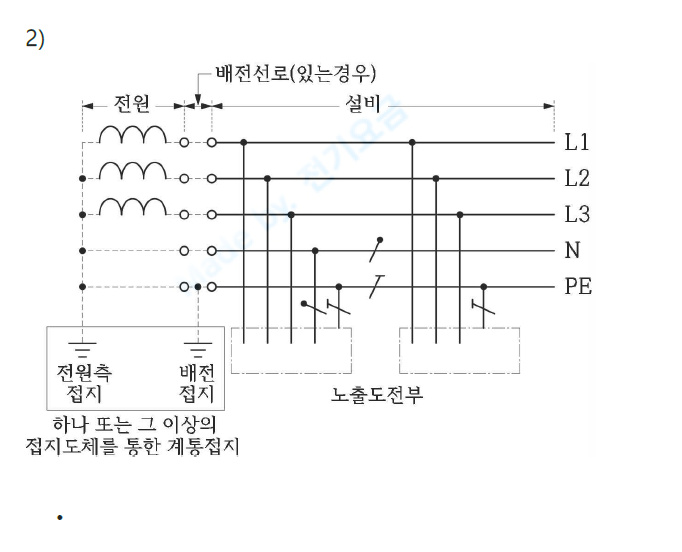

2) TN-S 계통
3) TT 계통

문제 06번 (배점 : 5점)
빈출 : 7606, 6801

3상 변압기의 병렬운전 조건 5가지를 쓰시오.

① 극성이 같을 것
② 권수비가 일치할 것 (1차, 2차의 정격전압 일치)
③ 내부저항과 리액턴스의 비가 일치할 것
④ %임피던스 강하가 일치할 것
⑤ 상회전 방향과 각 변위 일치할 것

문제 07번 (배점 : 5점)

안전을 위한 보호에 대한 규정에서 주어진 설명을 참고하여 빈칸에 알맞은 것을 쓰시오.

1) ( ① )에 대한 보호

1. 기본보호
기본보호는 일반적으로 직접접촉을 방지하는 것으로, 전기설비의 충전부에 인축이 접촉하여 일어날 수 있는 위험으로부터 보호되어야 한다. 기본보호는 다음 중 어느 하나에 적합하여야 한다.

(1) 인축의 몸을 통해 전류가 흐르는 것을 방지
(2) 인축의 몸에 흐르는 전류를 위험하지 않는 값 이하로 제한

2. 고장보호
고장보호는 일반적으로 기본절연의 고장에 의한 간접접촉을 방지하는 것이다.

(1) 노출도전부에 인축이 접촉하여 일어날 수 있는 위험으로부터 보호되어야 한다.
(2) 고장보호는 다음 중 어느 하나에 적합하여야 한다.
㉠ 인축의 몸을 통해 고장전류가 흐르는 것을 방지
㉡ 인축의 몸에 흐르는 고장전류를 위험하지 않는 값 이하로 제한
㉢ 인축의 몸에 흐르는 고장전류의 지속시간을 위험하지 않은 시간까지로 제한

2) ( ② )에 대한 보호

고온 또는 전기 아크로 인해 가연물이 발화 또는 손상되지 않도록 전기설비를 설치해야 한다. 또한 정상적으로 전기기기가 작동할 때 인축이 화상을 입지 않도록 하여야 한다.

① 감전
② 열

문제 08번 (배점 : 5점)

송전전압이란 송전선로를 통해 전송되는 전압을 의미한다.
송전거리, 송전용량에 대해 가장 경제적인 송전전압을 구하는 Still의 식을 쓰시오.
(단, 식을 구성하는 각 항들의 단위를 기입해야 정답 인정)

$\displaystyle 계산공식$

$\displaystyle V = 5.5\sqrt{0.6L + \frac{P}{100}}$

$\displaystyle 단위 = V[kV], \space L[km], \space P[kW]$

$\displaystyle 또는\space아래의\space공식처럼\space기입해도\space됩니다$

$\displaystyle V[kV] = 5.5\sqrt{0.6L[km] + \frac{P[kW]}{100}}$

문제 09번 (배점 : 5점)
빈출 : 7609, 7010

220[V]의 전압을 380[V]로 승압을 하는 경우, 선로손실률과 역률이 일정하다고 가정한다면 공급전력은 승압전의 몇 배인가?
(단, 소수점 첫째자리에서 반올림한다.)

계산과정

답

$\displaystyle 계산과정$

$\displaystyle (\frac{380}{220})^2 = 2.98$

$\displaystyle 답 = 3배$

문제 10번 (배점 : 4점)

건축물 종류에 대응한 표준부하의 각 값을 빈 칸에 쓰시오.

1) 10
2) 20
3) 30
4) 40
